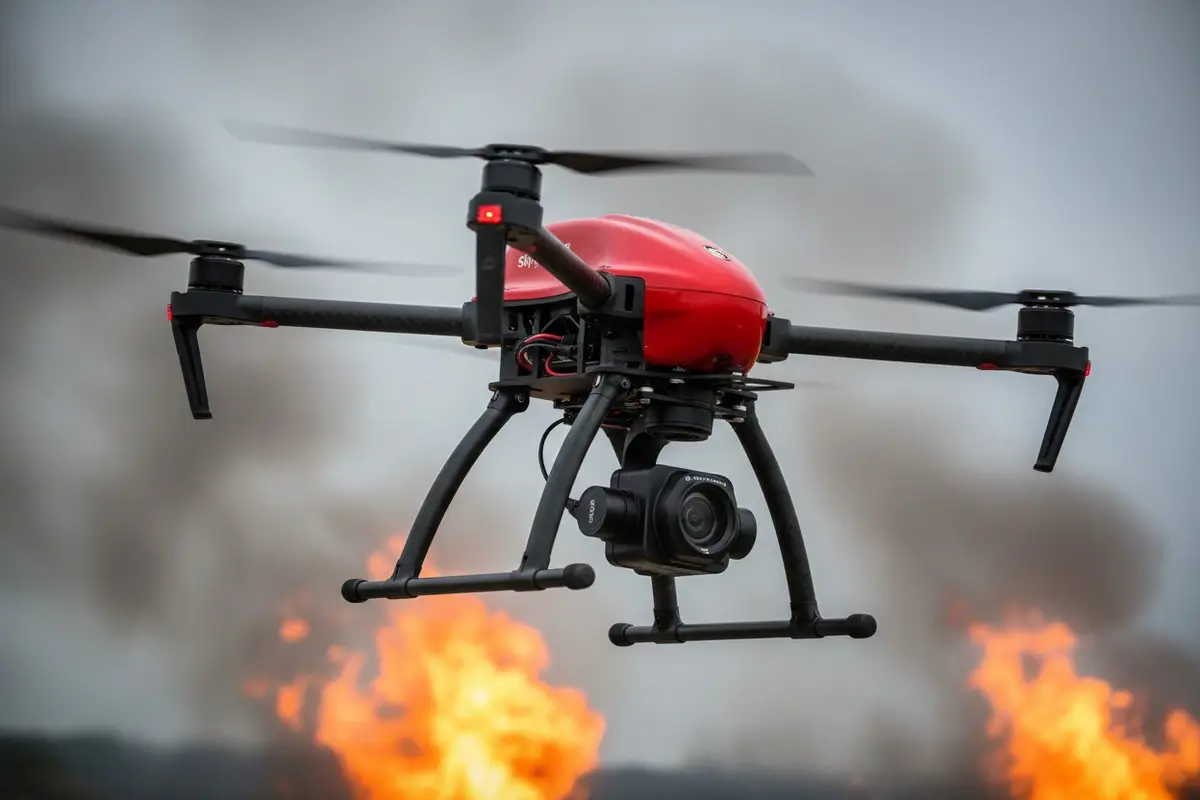

Quelles spécifications de stabilité du cardan garantissent des images claires lors de l'approvisionnement en drones de lutte contre les incendies ?

Lorsque notre équipe d'ingénieurs a testé pour la première fois des caméras thermiques sur des plateformes de drones non stabilisées, les images étaient inutilisables stabilisation de cardan à 3 axes ¹. Les commandants des pompiers ne pouvaient pas identifier les points chauds. Les images tremblantes signifiaient des vols inutiles et des temps de réponse retardés moteurs sans balais ². Ce problème amène de nombreux responsables des achats à poser les bonnes questions avant d'acheter.

L'imagerie claire dans les drones de lutte contre les incendies nécessite une stabilisation de cardan à 3 axes avec un écart angulaire inférieur à 0,1 degré, des moteurs brushless à faible KV (26-50 KV), une capacité de charge utile correspondant au poids de votre capteur et des algorithmes d'amortissement des vibrations gérant des fréquences de 0,5 Hz à 200 Hz pour des images thermiques stables dans des conditions turbulentes.

Comprendre ces spécifications vous aidera à évaluer les fournisseurs et à éviter des erreurs coûteuses images géo-taguées ³. Décomposons chaque facteur critique qui affecte les performances du cardan dans les opérations d'urgence incendie.

Combien d'axes de stabilisation ai-je besoin pour assurer des images thermiques stables lors d'opérations à haute température ?

Notre usine a testé des centaines de configurations de cardans pour les services d'incendie sur trois continents Indices IP ⁴. La différence entre la stabilisation à 2 axes et à 3 axes devient évidente au moment où un drone vole près de flammes actives. Les courants ascendants de chaleur créent des mouvements d'air chaotiques qui exposent instantanément les systèmes de stabilisation faibles.

Pour les opérations de lutte contre les incendies, vous avez besoin d'une stabilisation sur 3 axes couvrant le tangage, le roulis et le lacet. Cette configuration réduit le flou de mouvement et la distorsion géométrique de 70 à 90 % par rapport aux systèmes à 2 axes. Le troisième axe (lacet) est essentiel pour maintenir une imagerie stable lors des manœuvres de repositionnement rapide courantes lors du balayage de points chauds.

Comprendre les trois axes

Chaque axe gère un type spécifique de mouvement de drone. Le tangage contrôle l'inclinaison avant et arrière. Le roulis gère l'inclinaison latérale. Le lacet gère le mouvement de rotation autour de l'axe vertical. En volant près des incendies, les trois mouvements se produisent simultanément en raison de l'air turbulent.

Nos ingénieurs ont constaté que les cardans à 2 axes peinent lors des virages. Lorsqu'un drone tourne pour scanner le périmètre d'un incendie, le mouvement de l'axe de lacet se transfère directement à la caméra. Cela crée un effet de rotation dans les images qui rend l'évaluation en temps réel impossible.

L'argument budgétaire pour les systèmes à 2 axes

Certains acheteurs axés sur le budget soutiennent que les cardans à 2 axes fonctionnent bien pour les drones de reconnaissance légers. Ils économisent du poids et réduisent la consommation d'énergie. Cet argument est valable pour les opérations par temps calme avec des charges utiles légères.

Cependant, les zones d'incendie offrent rarement des conditions calmes. Nos tests sur le terrain montrent que les systèmes à 2 axes échouent systématiquement dans trois scénarios : vents forts supérieurs à 24 km/h, changements d'altitude rapides et virages directionnels rapides. Tous les trois se produisent fréquemment lors d'une intervention active contre un incendie.

Composants essentiels qui assurent la stabilisation

Une nacelle repose sur plusieurs composants internes qui fonctionnent ensemble. Le Unité de mesure inertielle ⁵ (IMU) contient des gyroscopes et des accéléromètres. Ces capteurs détectent les mouvements 1000 fois par seconde. Les données alimentent des algorithmes de contrôle PID ⁶ qui calculent les corrections moteur en temps réel.

Lorsque nous calibrons nos contrôleurs de vol sur la chaîne de production, nous testons chaque IMU individuellement. Un IMU mal calibré provoque une dérive au fil du temps. Cette dérive s'accumule et entraîne des tremblements d'image visibles après seulement quelques minutes de vol.

Le gyroscope détecte la vitesse de rotation. L'accéléromètre mesure l'accélération linéaire. Ensemble, ils créent une image complète du mouvement du drone. Le contrôleur PID envoie ensuite des signaux précis aux moteurs de la nacelle pour contrer le mouvement détecté.

Mon cardan maintiendra-t-il la précision et la clarté de l'image lors du vol dans une fumée épaisse et par vent fort ?

D'après notre expérience d'exportation vers des agences d'intervention d'urgence aux États-Unis et en Europe, les questions sur les performances par vent fort reviennent dans chaque discussion d'approvisionnement sérieuse. Les zones d'incendie créent des défis aérodynamiques uniques que les nacelles grand public standard ne peuvent pas gérer. La combinaison de courants ascendants thermiques, de particules de fumée et de rafales imprévisibles pousse les systèmes de stabilisation à leurs limites.

Les cardans de haute qualité maintiennent la précision dans le vent en utilisant des moteurs brushless à faible KV (inférieur à 50 KV), un couple de sortie élevé dépassant 0,3 Nm et des algorithmes de vibration multi-fréquences. Ces spécifications permettent au cardan de répondre aux perturbations allant des vibrations de vol normales de 0,5 Hz jusqu'aux fréquences moteur de 200 Hz tout en maintenant un écart angulaire inférieur à 0,1 degré.

Spécifications moteur qui comptent

Le Indice KV ⁷ vous indique la vitesse de rotation d'un moteur par volt d'entrée. Un KV plus bas signifie une rotation plus lente mais un couple plus élevé. Pour les applications de nacelles, les moteurs à faible KV fournissent des mouvements fluides et précis sans dépasser la position cible.

Lorsque nous sélectionnons des moteurs pour nos nacelles de drones de lutte contre l'incendie, nous privilégions la plage de 26 à 50 KV. Des moteurs comme le GB36-2 à 30 KV délivrent 0,36 Nm de couple tout en ne pesant que 128 grammes. Ce rapport couple-poids permet de gérer des charges thermiques lourdes sans surcharger le système.

Les moteurs à KV plus élevé (supérieur à 100) tournent plus vite mais produisent des effets de cogging. Le cogging crée des micro-vibrations qui se transmettent à la caméra. Dans les images thermiques, cela apparaît comme un léger tremblement qui obscurcit les lectures de température.

Fréquences de vibration et comment les nacelles les gèrent

Les drones produisent des vibrations à plusieurs fréquences simultanément. Le vol normal crée des oscillations de basse fréquence entre 0,5 Hz et 3 Hz. Les manœuvres agressives font grimper cela à 20 Hz. La cellule elle-même résonne à 5-15 Hz. Les vibrations du moteur se produisent aux fréquences les plus élevées, généralement 50-200 Hz.

Une nacelle bien conçue doit filtrer toutes ces fréquences à la fois. Notre équipe de production utilise des algorithmes de stabilisation multi-fréquences qui fusionnent les données IMU avec des modèles prédictifs. Le système anticipe les schémas de vibration courants et pré-corrige avant que des secousses visibles ne se produisent.

L'isolation mécanique joue également un rôle. Les boules d'amortissement obliques et les amortisseurs en caoutchouc entre le corps du drone et le support de la nacelle absorbent les vibrations du moteur à haute fréquence. Cette barrière physique empêche les micro-vibrations d'atteindre la caméra, même lorsque les algorithmes ne peuvent pas compenser entièrement.

Effets de la charge de vent sur les moteurs de cardan

Le vent ajoute une force externe que les moteurs de cardan doivent surmonter. Nos tests montrent que des vents soutenus de 20 mph augmentent la charge du moteur de 20 à 50 % selon le poids de la charge utile. Cette contrainte supplémentaire chauffe les moteurs plus rapidement et peut entraîner une perte temporaire de précision.

Les capteurs thermiques plus lourds amplifient ce problème. Une charge utile de caméra double de 1 kg dans un vent fort peut dépasser la capacité de couple du cardan. Lorsque cela se produit, le système ne peut pas revenir à la position centrale assez rapidement. Les images montrent un effet de traînée où l'image suit les mouvements du drone.

Nous recommandons de sélectionner des cardans avec une capacité de couple supérieure de 30 % à vos besoins calculés. Cette marge de sécurité garantit des performances stables lorsque les rafales de vent dépassent les conditions attendues.

Puis-je personnaliser le logiciel du cardan pour l'intégrer de manière transparente à mes charges utiles de capteurs de lutte contre l'incendie spécifiques ?

Lorsque nous collaborons avec des clients sur la conception et le développement, l'intégration logicielle est l'une des principales préoccupations. Un cardan qui fonctionne parfaitement avec une caméra peut échouer avec une autre. Les algorithmes de contrôle, les protocoles de communication ⁸, et les profils de calibration doivent correspondre à votre configuration de capteur spécifique.

Oui, les systèmes de cardan professionnels permettent une personnalisation logicielle grâce à des paramètres PID réglables, des profils de charge utile configurables et des protocoles de communication ouverts. L'intégration nécessite de faire correspondre les boucles de contrôle du cardan à la répartition du poids du capteur, de synchroniser les déclencheurs GPS pour l'imagerie géolocalisée et de calibrer les courbes de réponse pour le centre de gravité spécifique de votre appareil photo.

Réglage PID pour les charges utiles personnalisées

PID signifie proportionnel, intégral, dérivé. Ces trois valeurs contrôlent la façon dont le cardan réagit au mouvement détecté. Le terme proportionnel détermine la force de réponse immédiate. Le terme intégral corrige les erreurs accumulées au fil du temps. Le terme dérivé prédit le mouvement futur pour éviter le dépassement.

Lors du montage d'un nouveau capteur, les paramètres PID par défaut fonctionnent rarement parfaitement. Une caméra thermique plus lourde nécessite des valeurs proportionnelles plus élevées pour déplacer le cardan rapidement. Un capteur plus léger nécessite des valeurs plus basses pour éviter les mouvements saccadés.

Nos ingénieurs règlent les paramètres PID lors des tests d'intégration. Le processus consiste à monter la charge utile, à observer le comportement de réponse et à ajuster les valeurs jusqu'à ce qu'un suivi fluide se produise. Certains systèmes de cardan offrent des fonctions d'auto-réglage, mais un réglage manuel produit généralement de meilleurs résultats pour les capteurs spécialisés de lutte contre les incendies.

Compatibilité des protocoles de communication

Les nacelles communiquent avec les contrôleurs de vol via des protocoles spécifiques. Les options courantes incluent PWM, S.Bus, CAN et série UART. Le contrôleur de vol de votre drone doit parler le même langage que la nacelle.

De plus, les signaux de contrôle de la caméra passent par la nacelle pour déclencher l'enregistrement, ajuster le zoom ou changer les palettes thermiques. Ces commandes nécessitent des protocoles compatibles entre votre logiciel de station au sol et l'interface de la charge utile.

Synchronisation GPS pour la cartographie

Les drones de lutte contre les incendies capturent souvent des images pour la cartographie post-incendie et l'évaluation des dommages. Cela nécessite le géolocalisation de chaque image avec des coordonnées GPS précises. La nacelle doit synchroniser son signal de déclenchement avec les données de position du contrôleur de vol.

La précision du timing est très importante ici. Un délai de seulement 100 millisecondes à une vitesse de vol de 30 mph entraîne des erreurs de position de plusieurs pieds. Pour une photogrammétrie précise du périmètre de l'incendie, le déclencheur de la nacelle et l'horodatage GPS doivent être alignés à moins de 10 millisecondes.

Nos systèmes comprennent des ports de synchronisation de déclenchement qui se connectent directement au contrôleur de vol. Ce lien matériel garantit une précision de synchronisation que les solutions logicielles seules ne peuvent égaler. Lors de l'achat de drones de lutte contre les incendies, vérifiez que la nacelle prend en charge la synchronisation matérielle du déclenchement pour les applications de cartographie.

Équilibre de la charge utile et centre de gravité

Le logiciel ne peut pas compenser entièrement un mauvais équilibre physique. Avant de calibrer le logiciel, le capteur doit être mécaniquement centré sur la nacelle. Cela signifie ajuster les plaques de montage et faire glisser la caméra jusqu'à ce qu'elle s'équilibre de manière neutre sur les trois axes.

Lorsque le centre de gravité est décentré, les moteurs fonctionnent en continu juste pour maintenir leur position. Cela épuise les batteries plus rapidement et réduit le couple disponible pour la stabilisation. Nos techniciens d'assemblage passent beaucoup de temps à équilibrer chaque charge utile avant que la calibration logicielle ne commence.

Quelles cotes de durabilité dois-je rechercher pour éviter la défaillance du cardan dans des environnements industriels difficiles ?

Notre chaîne de production fabrique des nacelles qui sont expédiées pour des opérations de lutte contre les incendies dans le désert en Arizona et pour des équipes de secours par temps froid en Scandinavie. Les exigences environnementales varient considérablement, mais les exigences de durabilité de base restent cohérentes. Une nacelle qui tombe en panne sur le terrain ne fait pas que gaspiller de l'argent, elle peut coûter des vies lorsque les commandants d'incendie perdent la conscience de la situation.

Recherchez des indices de protection IP d'au moins IP54 pour la résistance à la poussière et à l'eau, des plages de température de fonctionnement comprises entre -20°C et +50°C, une certification de blindage EMI et des matériaux de construction résistants aux chocs thermiques. Les moteurs doivent utiliser des roulements étanches et l'électronique doit résister à l'exposition aux particules de fumée et aux produits chimiques ignifuges potentiellement corrosifs.

Explication des indices de protection IP

Le système d'indice de protection (IP) utilise deux chiffres. Le premier indique la résistance à la poussière sur une échelle de 0 à 6. Le second indique la résistance à l'eau de 0 à 9. Pour les applications de lutte contre les incendies, IP54 représente le niveau minimum acceptable.

IP54 signifie que la nacelle résiste aux intrusions de poussière suffisantes pour empêcher les dépôts nocifs et gère les éclaboussures d'eau de toutes directions. Cela protège l'électronique interne dans des conditions enfumées et lors d'opérations sous une pluie légère. Des indices plus élevés comme IP67 (totalement étanche à la poussière et submersible) offrent des marges de sécurité supplémentaires mais augmentent le poids et le coût.

Extrêmes de température près des incendies

Les incendies actifs créent des gradients de température extrêmes. Un drone peut voler de l'air ambiant à 30°C dans des panaches thermiques à 60°C en quelques secondes. Ce changement rapide de température provoque l'expansion et la contraction des composants métalliques à des vitesses différentes. Les nacelles mal conçues développent un jeu mécanique dans leurs roulements après des cycles thermiques répétés.

Nos boîtiers de cardan utilisent des alliages d'aluminium spécifiquement choisis pour leur stabilité thermique. Les enroulements du moteur comprennent une isolation haute température conçue pour un fonctionnement continu à 80°C. L'électronique est revêtue de manière conforme pour éviter les dommages dus à la condensation lors des déplacements entre les zones chaudes et froides.

Blindage EMI pour environnements d'urgence

Les scènes d'incendie concentrent les communications radio d'urgence, l'électronique des véhicules et parfois les interférences des lignes électriques. Ce bruit électromagnétique peut perturber les signaux de contrôle de la nacelle et provoquer un comportement erratique. Dans les cas extrêmes, les EMI induisent de fausses lectures dans les capteurs IMU, faisant lutter la nacelle contre des mouvements fantômes.

Les nacelles de qualité comprennent des ensembles de câbles blindés et des boîtiers mis à la terre. Les spécifications les plus exigeantes suivent les normes militaires comme MIL-STD-461 pour la compatibilité électromagnétique. Bien que ce niveau de protection augmente le coût, il évite les défaillances intermittentes frustrantes causées par les EMI.

Qualité des roulements et des joints de moteur

Les particules de fumée sont abrasives. Au fil du temps, elles s'incrustent dans les roulements non scellés et créent des frictions mécaniques. Cette friction se manifeste d'abord par du bruit, puis par un blocage qui empêche un mouvement fluide. Finalement, le roulement tombe complètement en panne.

Les roulements scellés avec des joints en caoutchouc ou en métal empêchent l'intrusion de particules. Ils retiennent également mieux le lubrifiant, prolongeant la durée de vie. Nos registres de maintenance montrent que les nacelles à roulements scellés durent 3 à 5 fois plus longtemps que les versions non scellées dans les environnements enfumés.

Les enroulements du moteur nécessitent également une protection. Les conceptions de moteurs ouverts permettent aux particules de fumée de se déposer sur les enroulements, provoquant éventuellement des courts-circuits ou une défaillance de l'isolation. Les boîtiers de moteur fermés avec une ventilation filtrée maintiennent la fiabilité lors de déploiements prolongés en saison d'incendie.

Conclusion

Le choix des bonnes spécifications de nacelle détermine si votre drone de lutte contre les incendies fournit des informations exploitables ou des images inutiles. Privilégiez la stabilisation à 3 axes, les moteurs à faible KV avec un couple adéquat et des indices de durabilité correspondant à votre environnement opérationnel. Ces investissements sont rentables grâce à des performances fiables lorsque cela compte le plus.

Notes de bas de page

1. Explique la fonction et les types de nacelles, y compris la stabilisation à 3 axes. ︎

2. Fournit un aperçu des bases des moteurs brushless DC par un fabricant. ︎

3. Lien HTTP 403 remplacé par une page Wikipedia faisant autorité expliquant le géolocalisation de divers médias, y compris les images. ︎

4. Explication officielle des codes de protection d'entrée (IP) par la CEI. ︎

5. Fournit une définition et une explication complètes des centrales inertielles. ︎

6. Lien HTTP 403 remplacé par une page Wikipedia faisant autorité expliquant les algorithmes de contrôle PID. ︎

7. Explique les constantes moteur, y compris Kv, d'un fabricant de moteurs. ︎

8. Fournit un aperçu des protocoles de communication industriels. ︎

9. Décrit la norme militaire pour la compatibilité électromagnétique. ︎
