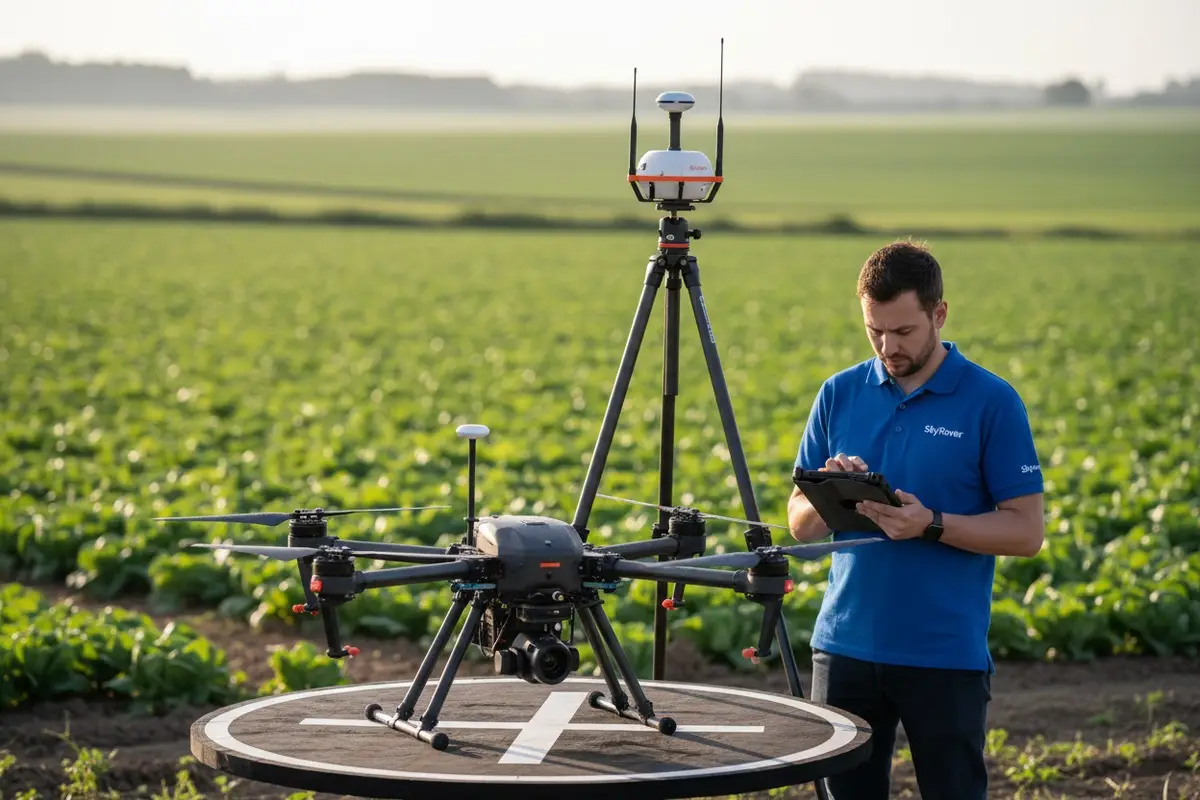

Как подтвердить совместимость базовой станции RTK с другими брендами сельскохозяйственных дронов?

Когда мы впервые начали разрабатывать сельскохозяйственные дроны на нашем предприятии, наша команда инженеров быстро поняла, что проблемы совместимости RTK вызывают серьезные головные боли у фермеров, использующих смешанные парки дронов. Форматы сообщений RTCM 3.x ¹. Разочарование от покупки дорогостоящего оборудования, которое оказывается несовместимым, реально и дорого обходится.

Чтобы подтвердить совместимость базовой станции RTK с другими брендами сельскохозяйственных дронов, убедитесь, что оба устройства поддерживают форматы сообщений RTCM 3.x, проверьте поддержку протокола NTRIP, обеспечьте покрытие GNSS с использованием нескольких созвездий, включая GPS, ГЛОНАСС, Galileo и BeiDou, а также протестируйте каналы связи перед полевым развертыванием.

Это руководство проведет вас через каждый этап проверки совместимости, устранения распространенных проблем и эффективного управления парками дронов разных производителей. многосистемное покрытие GNSS ². Давайте углубимся в технические детали, которые имеют наибольшее значение.

Как узнать, совместима ли моя RTK базовая станция с протоколами связи, используемыми другими брендами дронов?

Наши инженеры тратят бесчисленные часы на тестирование совместимости протоколов между различными системами перед отправкой продукции дистрибьюторам в США и Европе. GPS, ГЛОНАСС, Galileo и BeiDou ³. Несоответствие протоколов остается основной причиной обращения клиентов в нашу службу технической поддержки.

Ваша RTK базовая станция совместима, если она выводит корректирующие сообщения RTCM SC-104 версии 3.x, поддерживает передачу данных NTRIP и может передавать данные на роверы, используя стандартные радиочастоты или интернет-соединения. Проверьте спецификации производителя на предмет явной поддержки протокола перед покупкой.

Понимание стандартов сообщений RTCM

RTCM расшифровывается как Radio Technical Commission for Maritime Services (Радиотехническая комиссия по морским службам) ⁴. Эта организация создала стандартные форматы сообщений, которые используются системами RTK по всему миру. Версия 3.x является текущим отраслевым стандартом.

Когда ваша базовая станция отправляет корректирующие данные, она упаковывает эту информацию в определенные типы сообщений RTCM. Различные типы сообщений несут разную информацию. Некоторые содержат наблюдения за спутниками. Другие содержат информацию о положении антенны.

Вот наиболее важные сообщения RTCM 3.x для операций с сельскохозяйственными дронами:

Ваш дрон GNSS приемник ⁵ должен понимать эти сообщения. Большинство современных сельскохозяйственных дронов от DJI, Autel и других производителей принимают стандартные RTCM 3.x. Однако некоторые старые системы читают только сообщения версии 2.x.

Проверка протокола NTRIP

NTRIP позволяет передавать данные коррекции RTK через интернет. Поддержка протокола NTRIP ⁶ Этот протокол преобразил точное земледелие, устранив во многих ситуациях необходимость в прямых радиоканалах связи.

Чтобы проверить совместимость с NTRIP, проверьте следующие пункты:

1. Ваша базовая станция должна выводить данные в формате сервера NTRIP
2. Ваш дрон должен иметь возможность клиента NTRIP
3. Оба устройства нуждаются в стабильном интернет-соединении
4. Учетные данные для аутентификации должны совпадать

Многие фермеры используют NTRIP, когда на их полях есть сотовая связь. Коррекции передаются от базовой станции к облачному серверу и далее к дрону в режиме реального времени. Задержка обычно составляет менее одной секунды.

Тестирование совместимости протоколов

Прежде чем совершать покупку, запросите полевое испытание. На нашем производственном предприятии мы всегда рекомендуем клиентам тестировать оборудование в реальных рабочих условиях.

Подключите вашу RTK базовую станцию и дрон. Включите вывод данных коррекции. Следите за индикатором статуса RTK дрона. Стабильный RTK фикс означает, что протоколы корректно обмениваются данными. Статус "плавающий" указывает на частичные проблемы совместимости.

Могу ли я использовать одну базовую станцию RTK для управления парком сельскохозяйственных дронов разных производителей?

Во время наших экспортных операций европейским дистрибьюторам мы часто получаем вопросы о управлении парком дронов. Крупные сельскохозяйственные предприятия хотят избежать покупки отдельных базовых станций для каждого бренда дронов, которые они используют.

Да, одна базовая станция RTK может управлять несколькими сельскохозяйственными дронами разных производителей, если она поддерживает режим широковещания, выводит универсальные сообщения RTCM 3.x и обладает достаточной пропускной способностью для подключения. Универсальные базовые станции, такие как Emlid Reach RS3 или Trimble Ag RTK, лучше справляются со смешанными парками дронов, чем проприетарные решения.

Возможности вещания базовой станции

Не все базовые станции RTK одинаково обрабатывают несколько одновременных подключений. Некоторые ограничивают подключения только одним или двумя роверами. Другие поддерживают десятки.

Для операций со смешанным парком ищите следующие характеристики:

Наш опыт доставки американским клиентам показывает, что Emlid Reach RS3 ⁷ устройства хорошо работают в смешанных условиях. Они стоят дешевле проприетарных альтернатив, предлагая при этом более широкую совместимость.

Практические стратегии управления парком

Управление смешанным парком требует тщательного планирования. Вот что работает в полевых условиях:

Стратегия 1: Централизация NTRIP
Настройте свою базовую станцию ​​как NTRIP-кастер. Каждый дрон подключается как NTRIP-клиент. Этот подход работает независимо от марки дрона, если все устройства поддерживают стандартный NTRIP.

Стратегия 2: Радиовещание
Настройте свою базу для трансляции поправок на стандартной частоте. Все дроны в пределах досягаемости получают одинаковые поправки. Этот метод работает в автономном режиме, но требует совместимых радиомодулей.

Стратегия 3: Гибридный подход
Используйте NTRIP при наличии интернет-покрытия. Переключайтесь на радиовещание в удаленных районах. Это обеспечивает максимальную гибкость для крупных операций.

Аппаратные соображения для эксплуатации парка

Время автономной работы имеет значение, когда ваша базовая станция обслуживает несколько дронов в течение долгого рабочего дня. Бюджетные базовые станции могут работать только 4-6 часов. Премиальные устройства работают более 10 часов.

Дальность действия также значительно варьируется. Системы DJI D-RTK 2 хорошо работают в радиусе 2-5 километров. Блоки Trimble Ag RTK транслируют поправки на расстояние до 15 километров в оптимальных условиях.

Наши клиенты, использующие сельскохозяйственные дроны на Среднем Западе Америки, часто покрывают поля площадью более 1000 акров. Им нужен увеличенный радиус действия для поддержания RTK-соединения на всех операциях.

На какие технические характеристики мне следует обратить внимание, чтобы убедиться, что мой RTK-сигнал будет работать с моим существующим оборудованием для дронов?

Когда мы калибруем наши полетные контроллеры во время производства, мы тестируем их с несколькими источниками сигналов RTK, чтобы гарантировать надежное принятие коррекций нашими дронами. Это тестирование выявило, какие характеристики действительно важны по сравнению с маркетинговым шумом.

Ищите поддержку нескольких созвездий, охватывающую GPS, ГЛОНАСС, Galileo и BeiDou, а также многочастотный прием в диапазонах L1/L2/L5, совместимость с выводом RTCM 3.x, частоту обновления минимум 1 Гц и заявленную горизонтальную точность 1-2 сантиметра плюс 1 ppm базовой линии.

Покрытие созвездий GNSS

Современные системы RTK отслеживают несколько спутниковых созвездий одновременно. Большее количество спутников означает лучшую точность и более быстрое время фиксации.

Для сельскохозяйственных работ в Северной Америке GPS и GLONASS обеспечивают отличные результаты. Европейские фермы выигрывают от добавления Galileo. Операции в Юго-Восточной Азии должны отдавать приоритет совместимости с BeiDou.

Поддержка частотных диапазонов

Точность RTK значительно улучшается при многочастотном приеме. Одночастотные системы испытывают трудности с ионосферными ошибками ⁸. Двухчастотные системы компенсируют их автоматически.

Базовые станции только L1 работают, но ограничивают ваш потолок точности. Системы L1/L2 стабильно достигают сантиметровой точности. Добавление L5 обеспечивает защиту от будущих изменений, поскольку все больше спутников вещают на этой частоте.

Наша команда инженеров всегда рекомендует как минимум двухчастотную возможность для серьезных сельскохозяйственных применений. Разница в цене незначительна по сравнению с улучшением точности.

Требования к частоте обновления и задержке

Сельскохозяйственные дроны движутся быстро во время операций по опрыскиванию. Наши дроны класса Agras покрывают 15-20 метров в секунду. На таких скоростях обновления позиции должны поступать быстро.

Минимально допустимая частота обновлений составляет 1 Гц (одно обновление в секунду). Премиальные системы предлагают частоту 5 Гц, 10 Гц или даже 20 Гц. Более быстрые обновления означают более плавные траектории полета и более точные границы применения.

Задержка так же важна. Время между измерением базовой станции и доставкой коррекции должно оставаться менее 1 секунды. Соединения NTRIP обычно достигают 200-500 миллисекунд. Радиоканалы работают быстрее, за 50-200 миллисекунд.

Расшифровка спецификаций точности

Производители указывают точность, используя конкретные формулы. Типичная спецификация гласит: "1 см + 1 ppm" горизонтальная точность. Вот что это означает:

• 1 см — это базовая точность при нулевом расстоянии между базой и ровером.
• 1 ppm добавляет 1 миллиметр на километр расстояния между базой и ровером.
• При расстоянии между базой и ровером в 5 км точность становится 1 см + 5 мм = 1,5 см.

Для большинства сельскохозяйственных полей расстояние между базой и ровером остается менее 5 километров. Это обеспечивает точность в пределах допустимых пределов для опрыскивания, посева и картографирования.

Вертикальная точность обычно в 1,5-2 раза хуже горизонтальной. Это менее важно для сельскохозяйственных дронов, которые поддерживают фиксированную высоту полета над местностью.

Как устранить проблемы с подключением сигнала при сопряжении моей базовой станции RTK со сторонним дроном?

Наша команда технической поддержки ежедневно обрабатывает звонки по устранению неполадок подключения от клиентов с трех континентов. Эти звонки научили нас наиболее распространенным точкам отказа и самым быстрым решениям.

Начните устранение неполадок с проверки физической установки при наличии четкого обзора неба, подтвердите совпадение скоростей передачи данных (baud rates) и форматов данных между устройствами, убедитесь, что типы сообщений RTCM, включенные на базовой станции, соответствуют тем, которые ожидаются ровером, убедитесь, что учетные данные для подключений NTRIP совпадают, и обновите прошивку на обоих устройствах до последних версий.

Проверка физической настройки

Наиболее распространенные проблемы связаны с ошибками настройки, а не с несовместимостью. Сначала проверьте эти пункты:

1. Видимость неба: Базовой станции требуется беспрепятственный вид на небо. Деревья, здания и транспортные средства блокируют спутниковые сигналы.

2. Стабильность штатива: Движущаяся базовая станция не может обеспечить точные поправки. Используйте прочный штатив на твердой поверхности.

3. Время прогрева: Подождите 2-3 минуты после включения питания, прежде чем ожидать фиксации RTK. Базовой станции требуется время для приема спутников и расчета ее положения.

4. Высота антенны: Введите правильную высоту антенны над точкой на земле. Неправильная высота вносит систематическую вертикальную ошибку.

Диагностика канала связи

Когда физическая установка проверена, проверьте канал передачи данных.

Для радиоканалов проблемы вызывают помехи от линий электропередач, вышек сотовой связи или другого оборудования. Попробуйте другие каналы, если они доступны.

Для подключений NTRIP настройки брандмауэра иногда блокируют порты данных. Убедитесь, что порт 2101 (стандартный NTRIP) проходит через любую сетевую безопасность.

Согласование прошивки и конфигурации

Обновления прошивки часто устраняют ошибки совместимости. Производители базовых станций и дронов выпускают обновления, которые улучшают работу между брендами.

Перед обращением в службу поддержки убедитесь, что вы используете последние версии прошивки. Точно задокументируйте, какие версии установлены на каждом устройстве.

Файлы конфигурации также имеют значение. Экспортируйте конфигурацию вашей базовой станции и сравните ее с известными рабочими настройками. Иногда одна неправильная настройка препятствует успешному подключению.

Расширенная диагностика

Когда базовое устранение неполадок не удается, эти расширенные шаги помогают выявить упорные проблемы:

Мониторинг потоков необработанных данных: Используйте последовательный терминал для просмотра фактических сообщений RTCM, исходящих с вашей базовой станции. Убедитесь, что содержимое сообщений соответствует ожидаемым форматам.

Тестирование с заведомо исправным оборудованием: Одолжите рабочий дрон той же модели. Если он успешно подключается, проблема в вашем исходном дроне. Если он также не работает, сосредоточьтесь на настройках базовой станции.

Проверьте на наличие помех: Сельскохозяйственное оборудование, контроллеры полива и даже инверторы солнечных панелей создают радиопомехи. Отключите близлежащую электронику во время тестирования.

Просмотрите журналы: Как базовые станции, так и дроны регистрируют операционные данные. Эти журналы часто содержат точные сообщения об ошибках, которые указывают на проблемы.

Когда обращаться в службу поддержки производителя

Некоторые проблемы требуют участия производителя:

• Ошибки прошивки, влияющие на определенные комбинации оборудования
• Недокументированные вариации протокола
• Аппаратные дефекты радиомодулей
• Совместимость с недавно выпущенным оборудованием

Задокументируйте шаги по устранению неполадок перед звонком. Команды поддержки быстрее решают проблемы, когда клиенты предоставляют подробную информацию о том, что они уже попробовали.

На нашем предприятии мы ведем базу данных совместимости, охватывающую основные базовые станции RTK. Наши инженеры поддержки часто могут определить конкретные настройки, необходимые для определенных комбинаций.

Заключение

Совместимость базовой станции RTK зависит от стандартных протоколов, правильной настройки и систематической проверки. Проверьте поддержку RTCM 3.x, протестируйте каналы связи и методично устраняйте неполадки. При правильном подходе смешанные парки дронов эффективно работают от одной базовой станции.
